ESRGAN-(ECCV2018)基于GAN的增强版超分辨率算法代码笔记

gingo 2021-03-15 09:17:14 AI基础收藏

0 / 476

这是一个应用上最近被使用的很多的算法，大名鼎鼎的老北京复原视频也用到了它。自己动手玩的时候，发现一些有趣的点，譬如两个网络插值得到第三个网络，譬如判断图像相对真实性等等。大部分基于GAN的SR算法都会存在奇奇怪怪的伪影，在动漫类型的图中就表现特别明显。就连cvpr2020中的一些也不能免俗。但这篇文章 ---它不太一样。

论文原文翻译：

[论文翻译] https://aiqianji.com/blog/article/1

论文思想

基于2017年SRGAN算法改进而来,相比于SRGAN它在三个方面进行了改进: 网络架构，对抗性损失和感知损失
1)在没有使用BN的情况下引入RRDB Residual-in-Residual Dense Block作为基本网络构建单元。并使用残差缩放和更小的初始化来促进训练非常深的网络。

借用RaGAN的思想来让判别器预测图像的相对真实性而不是图像的绝对真实性。它学会判断一个图像比另一个图像更真实，而不是“一个图像是真实的还是假的”。
使用激活前的VGG特征来改善感知损失，而不是像SRGAN中激活后使用VGG特征，这可以提供对亮度一致性和纹理恢复更强的监督力。

关键点详解

网络结果 RRDB,对residual blocks的改进:

具体代码参见：RRDBNet_arch.py 主要为生成器G的结构做了两个改进：
1）去除掉所有的BN层。

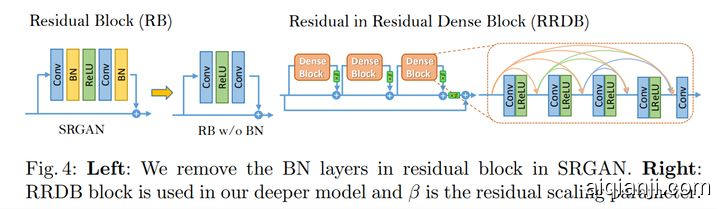

2）提出用残差密集块（RRDB）代替原始基础块，其结合了多层残差网络和密集连接，如图4所示。

左：我们去除SRGAN中残余块中的BN层。右：在我们的深层模型中使用RRDB块，β是残差缩放参数。

当训练和测试数据集的统计数据差异很大时，BN层往往引入不适的伪影，限制了泛化能力。我们以经验观察到，BN层有可能当网络深和在GAN网络下训练时带来伪影。这些伪影偶尔出现在迭代和不同设置之间，违反了稳定性能超过训练的需求。因此，我们为了训练稳定和一致性去除了BN层。此外，去除BN层有助于提高泛化能力，减少计算复杂度和内存使用。

作者受denseNet的启发,设计了RRDB，首先看RRDB中的基本模块，由5个卷积层构建的densenet结构：

class ResidualDenseBlock_5C(nn.Module):
    def __init__(self, nf=64, gc=32, bias=True):
        super(ResidualDenseBlock_5C, self).__init__()
        # gc: growth channel, i.e. intermediate channels
        self.conv1 = nn.Conv2d(nf, gc, 3, 1, 1, bias=bias)
        self.conv2 = nn.Conv2d(nf + gc, gc, 3, 1, 1, bias=bias)
        self.conv3 = nn.Conv2d(nf + 2 * gc, gc, 3, 1, 1, bias=bias)
        self.conv4 = nn.Conv2d(nf + 3 * gc, gc, 3, 1, 1, bias=bias)
        self.conv5 = nn.Conv2d(nf + 4 * gc, nf, 3, 1, 1, bias=bias)
        self.lrelu = nn.LeakyReLU(negative_slope=0.2, inplace=True)

        # initialization
        # mutil.initialize_weights([self.conv1, self.conv2, self.conv3, self.conv4, self.conv5], 0.1)

    def forward(self, x):
        x1 = self.lrelu(self.conv1(x))
        x2 = self.lrelu(self.conv2(torch.cat((x, x1), 1)))
        x3 = self.lrelu(self.conv3(torch.cat((x, x1, x2), 1)))
        x4 = self.lrelu(self.conv4(torch.cat((x, x1, x2, x3), 1)))
        x5 = self.conv5(torch.cat((x, x1, x2, x3, x4), 1))
        return x5 * 0.2 + x

然后三个Denseblock 构建了一个RRDB结构： class RRDB(nn.Module): '''Residual in Residual Dense Block'''

def __init__(self, nf, gc=32):
        super(RRDB, self).__init__()
        self.RDB1 = ResidualDenseBlock_5C(nf, gc)
        self.RDB2 = ResidualDenseBlock_5C(nf, gc)
        self.RDB3 = ResidualDenseBlock_5C(nf, gc)

    def forward(self, x):
        out = self.RDB1(x)
        out = self.RDB2(out)
        out = self.RDB3(out)
        return out * 0.2 + x

然后根据RRDB结构构建对应的网络:
默认构建一个23个RRDB块的深层模型（nb=23）
model = arch.RRDBNet(3, 3, 64, 23, gc=32)

class RRDBNet(nn.Module):
    def __init__(self, in_nc, out_nc, nf, nb, gc=32):
        super(RRDBNet, self).__init__()
        RRDB_block_f = functools.partial(RRDB, nf=nf, gc=gc)

        self.conv_first = nn.Conv2d(in_nc, nf, 3, 1, 1, bias=True)
        self.RRDB_trunk = make_layer(RRDB_block_f, nb)
        self.trunk_conv = nn.Conv2d(nf, nf, 3, 1, 1, bias=True)
        #### upsampling
        self.upconv1 = nn.Conv2d(nf, nf, 3, 1, 1, bias=True)
        self.upconv2 = nn.Conv2d(nf, nf, 3, 1, 1, bias=True)
        self.HRconv = nn.Conv2d(nf, nf, 3, 1, 1, bias=True)
        self.conv_last = nn.Conv2d(nf, out_nc, 3, 1, 1, bias=True)

        self.lrelu = nn.LeakyReLU(negative_slope=0.2, inplace=True)

    def forward(self, x):
        fea = self.conv_first(x)
        trunk = self.trunk_conv(self.RRDB_trunk(fea))
        fea = fea + trunk

        fea = self.lrelu(self.upconv1(F.interpolate(fea, scale_factor=2, mode='nearest')))
        fea = self.lrelu(self.upconv2(F.interpolate(fea, scale_factor=2, mode='nearest')))
        out = self.conv_last(self.lrelu(self.HRconv(fea)))

        return out

对损失函数的改进

除了改进生成器的结构，作者还基于RaGAN增强了判别器。代码参见 BasicSR项目 esrgan_model.py srgan_model.py

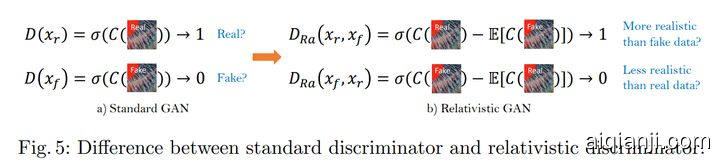

不同于SRGAN标准的判别器D，估算一个输入图像x真实和自然的可能性，如图所示，相对判别器试图预测真实图像x_{r}比假图像x_{f}更真实的概率。

标准鉴别器和相对判别器之间的区别

具体而言，作者把标准的判别器换成Relativistic average Discriminator（RaD）

标准判别器在SRGAN可以表示为

D\left ( x \right )=\sigma \left ( C\left ( x \right ) \right )，

其中\sigma是sigmoid函数，C\left ( x \right )是非变换判别器输出。

RaD可以用公式表示为

$D_{Ra}(x_{r},x_{f})=\sigma(C(x_{r})-\mathbb{E}{x{f}}[C(x_{f})])$ D_{Ra}(x_{r},x_{f})=\sigma(C(x_{r})-\mathbb{E}{x{f}}[C(x_{f})])

其中 $IE_{x_{f}}$ IE_{x_{f}} $表示在mini批处理中对所有假数据取平均值的操作。

生成器的对抗损失包含了 $x_{r}$ x_{r} 和 $x_{f},$ x_{f}, 所以生成器受益于对抗训练中的生成数据和实际数据的梯度，这种调整会使得网络学习到更尖锐的边缘和更细节的纹理。

我们可以看SRGAN的loss：

         l_d_real = self.cri_gan(real_d_pred, True, is_disc=True)
         l_d_fake = self.cri_gan(fake_d_pred, False, is_disc=True)

而ESRGAN的loss：

l_d_real = self.cri_gan( real_d_pred - torch.mean(fake_d_pred), True, is_disc=True)
l_d_fake = self.cri_gan(fake_d_pred - torch.mean(real_d_pred), False, is_disc=True)

对感知损失的改进

SRGAN是用一个训练好的VGG16来给出超分辨率复原所需要的特征,与常规相反，我们提出在激活层之前使用特性，这将克服原始设计的两个缺点。

第一，被激活的特征是非常稀疏的，特别是在非常深的网络之后，如图6所示。

图6：激活图像'狒狒'之前和之后的代表性特征图。

随着网络的深入，激活后的大多数功能变为非活动状态，而激活前的功能包含更多信息。例如，图像“baboon”激活神经元的平均百分率在VGG19-54层后仅为11.17%。稀疏激活提供弱的监督，从而导致性能较差。

第二，使用激活后的特征也会造成重建后的图像亮度与真实图像不一致。在激活之前使用特征可以导致重建图像的更准确的亮度。为了消除纹理和颜色的影响，我们使用高斯核过滤图像并绘制其灰度对应的直方图。图9显示了每个亮度值的分布。

图9：激活前和激活后的比较

网络插值

为了去掉在GAN-based方法中令人不愉快的噪声，同时保证好的感知质量，作者提出一个灵活有效的策略，即网络插值。训练一个PSNR-oriented网络 $G_{PSNR}$ G_{PSNR} ，然后通过微调获得GAN-based网络 $G_{GAN}$ G_{GAN} 。对这两个网络的所有相应参数进行插值，得到一个插值模型 $G_{INTERP}$ G_{INTERP} ，其参数可以表示为：

$\theta_{G}^{\text{INTERP}}=\alpha\ \theta_{G}^{\text{PSNR}}+(1-\alpha)\ \theta% {G}^{\text{GAN}}$ \theta_{G}^{\text{INTERP}}=\alpha\ \theta_{G}^{\text{PSNR}}+(1-\alpha)\ \theta% {G}^{\text{GAN}}

网络插值有两个优点。

第一，首先，插值模型能够在不引入伪影的情况下对任何可行的\alpha产生有意义的结果。

第二，我们可以在不重新训练模型的情况下，持续地平衡感知质量和感觉。

它的具体实现就是:参见net_interp.py

for k, v_PSNR in net_PSNR.items():
        v_ESRGAN = net_ESRGAN[k]
        net_interp[k] = (1 - alpha) * v_PSNR + alpha * v_ESRGAN

实验效果

为了直观比较效果，选择了一张算法生成的动漫图像（算法生成的图片，具有一定瑕疵，对结果展示更加直观），而不是训练集中的照片。

原图是一张200*200的图，直接显示如图：

通过GAN-based算法输出的图:

通过网络插值模型输出的图:

可以看到 GAN-based算法女孩眼睛部分效果很不好，而插值模型输出的图，眼睛部分分外完美。
