AlexNet

简介

2012年,Alex Krizhevsky用AlexNet 在当年的ImageNet图像分类竞赛中(ILSVRC 2012),以top-5错误率15.3%拿下第一。 他的top-5错误率比上一年的冠军下降了十个百分点,而且远远超过当年的第二名。它使用ReLU代替了传统的激活函数,而且网络针对多GPU训练进行了优化设计,用于提升速度。不过随着硬件发展,现在我们训练AlexNet都可以直接用简化后的代码来实现了。

基本信息

论文: "Imagenet classification with deep convolutional neural networks." Advances in neural information processing systems. 2012. pdf

作者:Krizhevsky, Alex, Ilya Sutskever, and Geoffrey E. Hinton.
发表于:2012

中英翻译 http://www.aiqianji.com/blog/article/20

slides: http://www.image-net.org/challenges/LSVRC/2012/supervision.pdf

创新点

1 ReLU函数作为激活函数
2 dropout:选择性地忽略训练中的单个神经元,避免模型的过拟合
3 max-pooling:避免平均池化(average pooling)的平均效应
4 利用双GPU NVIDIA GTX 580训练

其他: LRN层的优化,tf官方后来给出的代码,进行了修改,将初始化选择用xavier_initializer的方法,将LRN层移除了。

网络结构

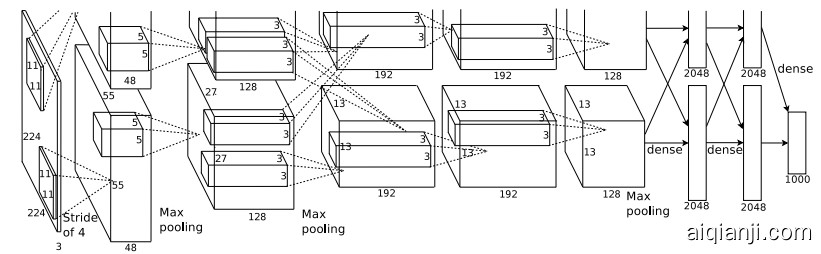

AlexNet 原始结构如图


除去下采样(池化层)和局部响应规范化操作(Local Responsible Normalization, LRN),AlexNet一共包含8层,前5层由卷积层组成,而剩下的3层为全连接层。网络结构分为上下两层,分别对应两个GPU的操作过程,除了中间某些层($C_3$卷积层和$F_{6-8}$全连接层会有GPU间的交互),其他层两个GPU分别计算结 果。最后一层全连接层的输出作为$softmax$的输入,得到1000个图像分类标签对应的概率值。除去GPU并行结构的设计,AlexNet网络结构与LeNet十分相似,其网络的参数配置如下

网络层 输入尺寸 核尺寸 输出尺寸 可训练参数量
卷积层$C_1$ $224\times224\times3$ $11\times11\times3/4,96$ $55\times55\times96$ $(11\times11\times3+1)\times96\times2$
下采样层$S$ $55\times55\times96$ $3\times3/2$ $27\times27\times96$ 0
卷积层$C_2$ $27\times27\times96$ $5\times5\times96/1,256$ $27\times27\times256$ $(5\times5\times96+1)\times256\times2$
下采样层$S$ $27\times27\times256$ $3\times3/2$ $13\times13\times256$ 0
卷积层$C_3$ $13\times13\times256$ $3\times3\times256/1,384$ $13\times13\times384$ $(3\times3\times256+1)\times384\times2$
卷积层$C_4$ $13\times13\times384$ $3\times3\times384/1,384$ $13\times13\times384$ $(3\times3\times384+1)\times384\times2$
卷积层$C_5$ $13\times13\times384$ $3\times3\times384/1,256$ $13\times13\times256$ $(3\times3\times384+1)\times256\times2$
下采样层$S$ $13\times13\times256$ $3\times3/2$ $6\times6\times256$ 0
全连接层$F_6$ $6\times6\times256$ $9216\times4096$ $1\times1\times4096$ $(9216+1)\times4096\times2$
全连接层$F_7$ $1\times1\times4096$ $4096\times4096$ $1\times1\times4096$ $(4096+1)\times4096\times2$
全连接层$F_8$ $1\times1\times4096$ $4096\times1000$ $1\times1\times1000$ $(4096+1)\times1000\times2$

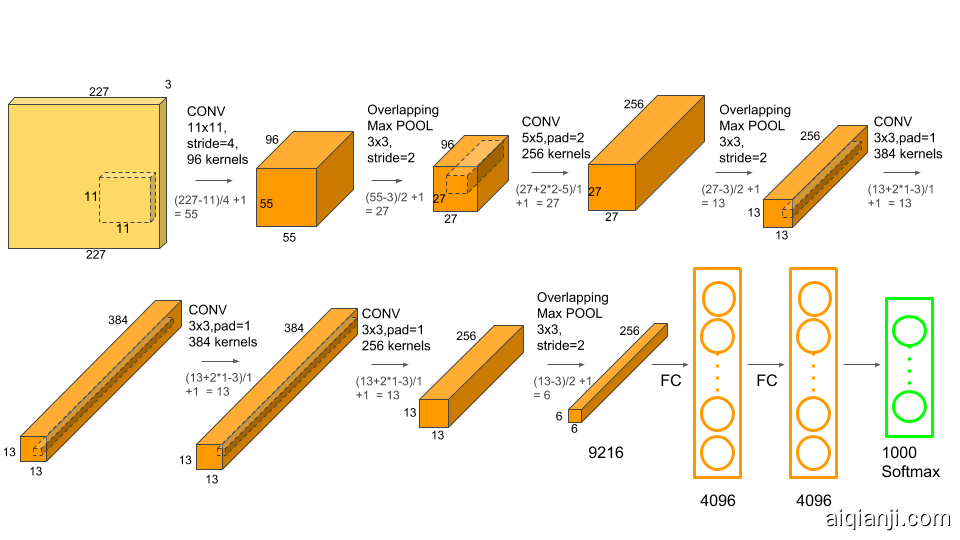

可显示如图

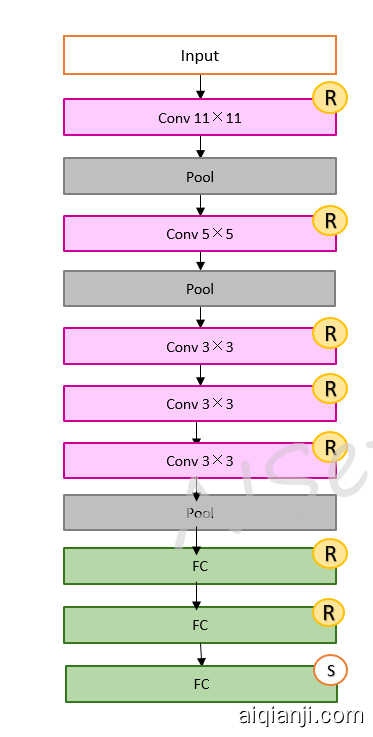

模型结构如下

一层卷积层: 11×11的卷积核,96个,步长位4 (stride = 4)

一层maxpooling

一层LRN

一层卷积层:5×5的卷积核,256个,pad=2

一层maxpooling

一层LRN

一层卷积层:3×3的卷积核,384个,pad=1

一层卷积层:3×3的卷积核,384个,pad=1

一层卷积层:3×3的卷积核,256个

一层maxpooling

一层全连接层:4096个隐含节点,激活函数为ReLU

一层全连接层:4096个隐含节点,激活函数为ReLU

最后通过softmax分类输出1000类

数据变化:


源码

有这些源码:

tf官方后来给出的代码,进行了修改,将初始化选择用xavier_initializer的方法,将LRN层移除了。

tensorflow 源码 https://github.com/tensorflow/models/tree/master/research/slim/nets/alexnet.py

caffe https://github.com/BVLC/caffe/blob/master/models/bvlc_alexnet/train_val.prototxt

pytorch 源码 https://github.com/pytorch/vision/blob/master/torchvision/models/alexnet.py

作者源码

code: https://code.google.com/p/cuda-convnet/

github: https://github.com/dnouri/cuda-convnet

code: https://code.google.com/p/cuda-convnet2/

github: https://github.com/akrizhevsky/cuda-convnet2

练习:在32*32 的 cifar10 上进行十分类,用pytorch构建网络结构

手写示例:

class AlexNet(nn.Module):
    def __init__(self, num_classes=NUM_CLASSES):
        super(AlexNet, self).__init__()
        self.features = nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=3, stride=2, padding=1),
            nn.ReLU(inplace=True),
            nn.MaxPool2d(kernel_size=2),
            nn.Conv2d(64, 192, kernel_size=3, padding=1),
            nn.ReLU(inplace=True),
            nn.MaxPool2d(kernel_size=2),
            nn.Conv2d(192, 384, kernel_size=3, padding=1),
            nn.ReLU(inplace=True),
            nn.Conv2d(384, 256, kernel_size=3, padding=1),
            nn.ReLU(inplace=True),
            nn.Conv2d(256, 256, kernel_size=3, padding=1),
            nn.ReLU(inplace=True),
            nn.MaxPool2d(kernel_size=2),
        )
        self.classifier = nn.Sequential(
            nn.Dropout(),
            nn.Linear(256 * 2 * 2, 4096),
            nn.ReLU(inplace=True),
            nn.Dropout(),
            nn.Linear(4096, 4096),
            nn.ReLU(inplace=True),
            nn.Linear(4096, num_classes),
        )

    def forward(self, x):
        x = self.features(x)
        x = x.view(x.size(0), 256 * 2 * 2)
        x = self.classifier(x)
        return x

结果:
BEST ACC. PERFORMANCE: 74.360%

相关拓展:

论文: 卷积网络的可视化和理解:deconvnet
paper: Visualizing and Understanding Convolutional Neural Networks pdf

中英翻译 http://www.aiqianji.com/blog/article/19

AlexNet在2012年大出风头之后,2013年随即出现了大量的CNN模型。当年的的ILSVRC比赛胜者是来自纽约大学NYU的Matthew Zeiler以及Rob Fergus设计的模型,叫做ZF Net。它达到了11.2%的错误率。本文的主要贡献是一个改进型AlexNet的细节及其可视化特征图层feature map的表现方式。这种卷积网络可视化技术命名为“解卷积网络”deconvnet。是因为它把特征投影为可见的像素点,有助于检查不同激活特征以及它们与输入空间的关系。这跟卷积层把像素投影为特征的过程是刚好相反的。


ZFNet第一层卷积采用了$7\times7$的卷积核替代了AlexNet中第一层卷积核$11\times11$的卷积核。
